秋月電子のFMトランスミッターキット
Publish 2023.01.29
地下でラジオを展示する機会があったのでFMトランスミッターが必要になった。 古い車ではFMトランスミッターの需要はあるようでAmazonで検索すると沢山出てくる。 シガーソケットに突っ込むタイプがほとんどだが稀にUSBから電源を取るタイプもある。 試しにひとつ買ってみたのだが、車内で使う前提なので電波が弱い。そしてノイズが多く出力も低い。Amazonにある他の商品を見てもどれも似たり寄ったりなので期待はできない。
信頼できるメーカーのものはないかと調べていくと秋月電子のFMトランスミッターキットなるものを見つけたので購入。キットとはいえ、自分で半田づけするパーツはかなり少ないので30分もあれば完成する。
クリアな音質で素晴らしいんだけど出力が弱い。PCに繋いで音量をMAXにしたとしてもラジオの音量をまぁまぁ上げなきゃいけない。
ググると解決してる人がいた。ありがたい。
秋月NS73Mステレオトランスミッター音量アップ改造

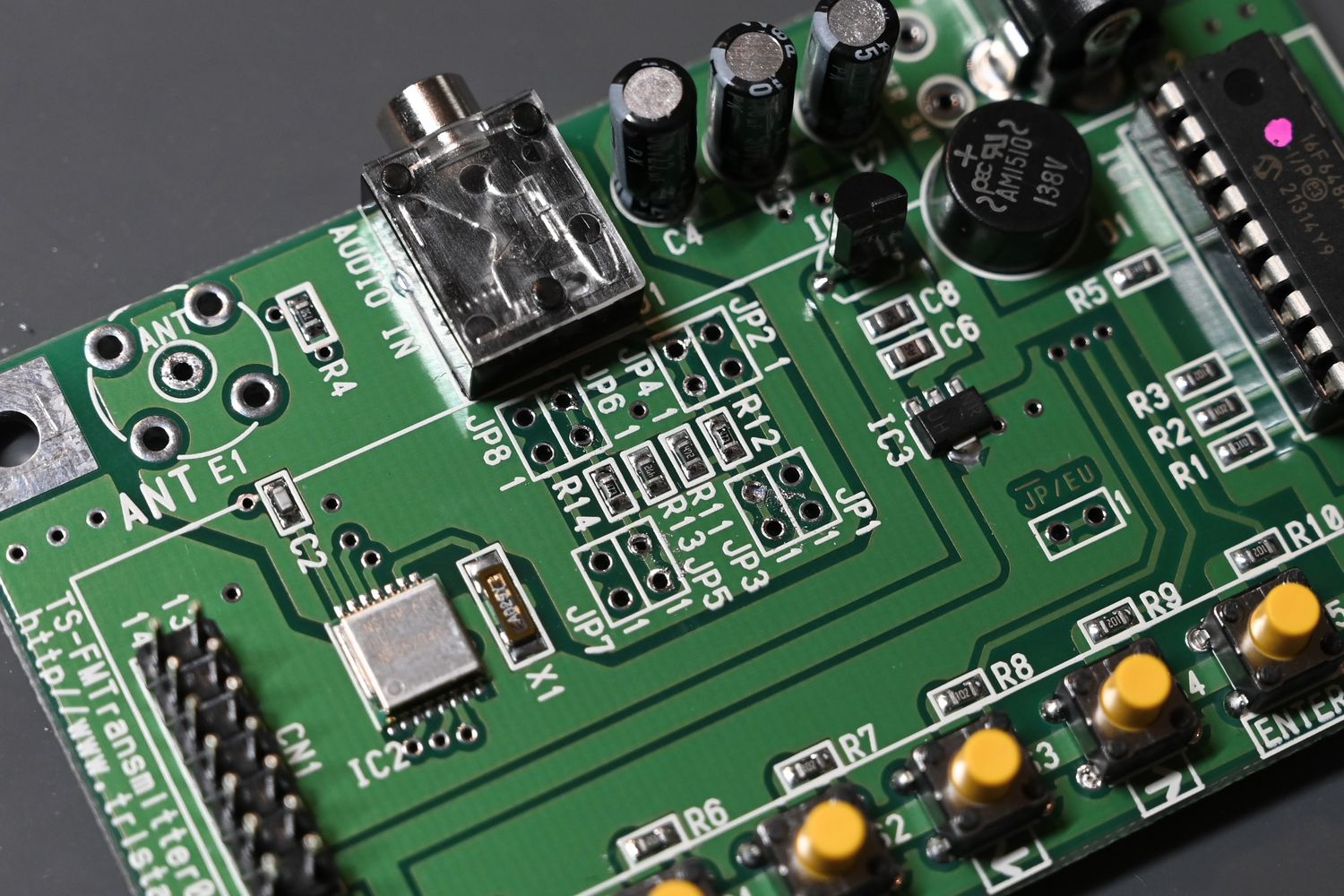

回路についてはさっぱりわからんがJP4-JP3間、JP5-JP6間に18kΩを噛ませると出力が2、3倍になるとか。

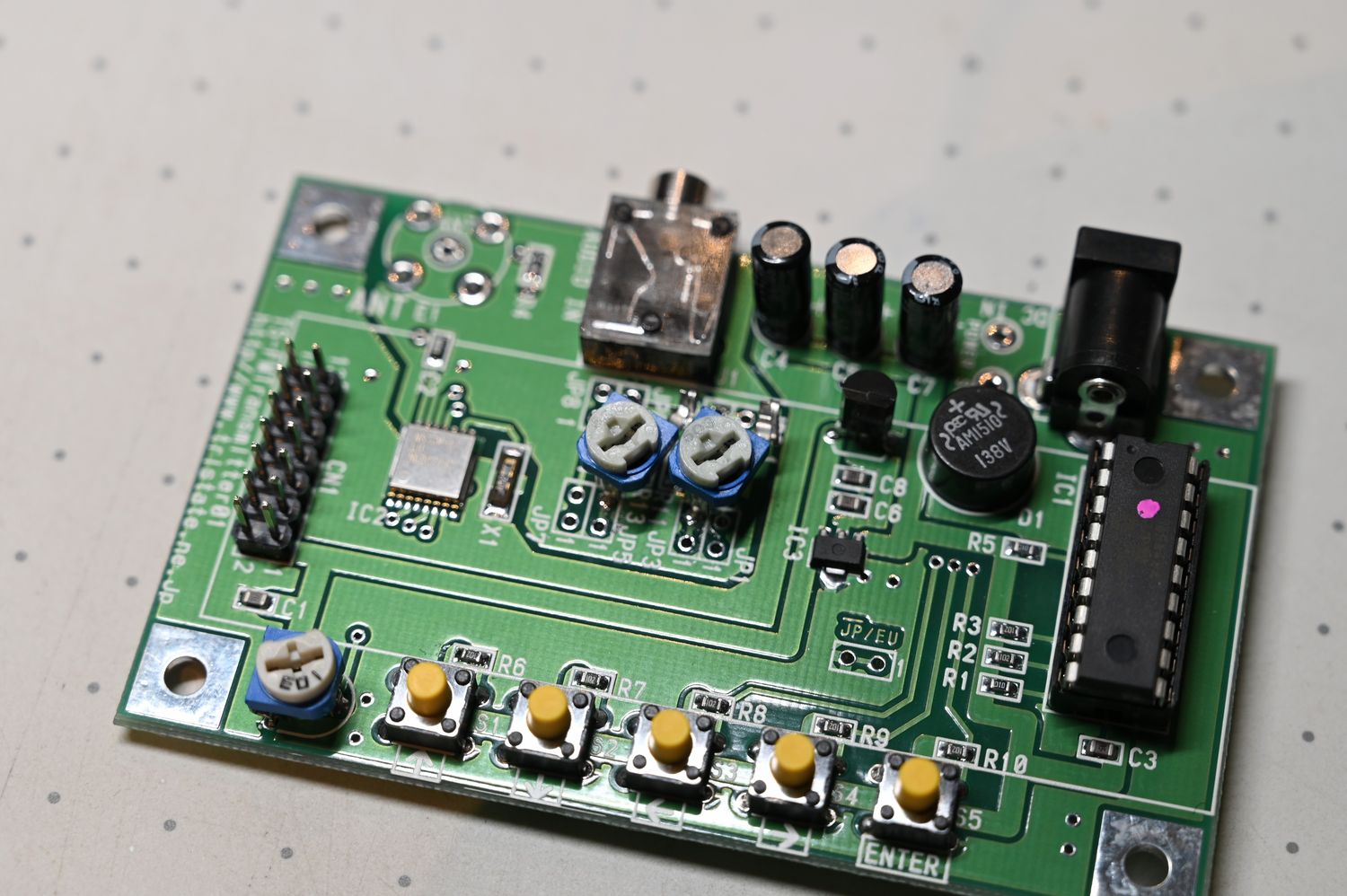

手持ちで18kΩがなかったので50kΩの可変抵抗を入れて調整することにした。
18kΩになるようにしたところ、
出力が上がりはするものの2、3倍とはいえず普通に受信するFM放送と比べるとまだ弱い。
だが可変抵抗にしたおかげで18kΩではなく0Ωにしてショートさせちゃうと出力がまぁまぁ上がることに気づいた。

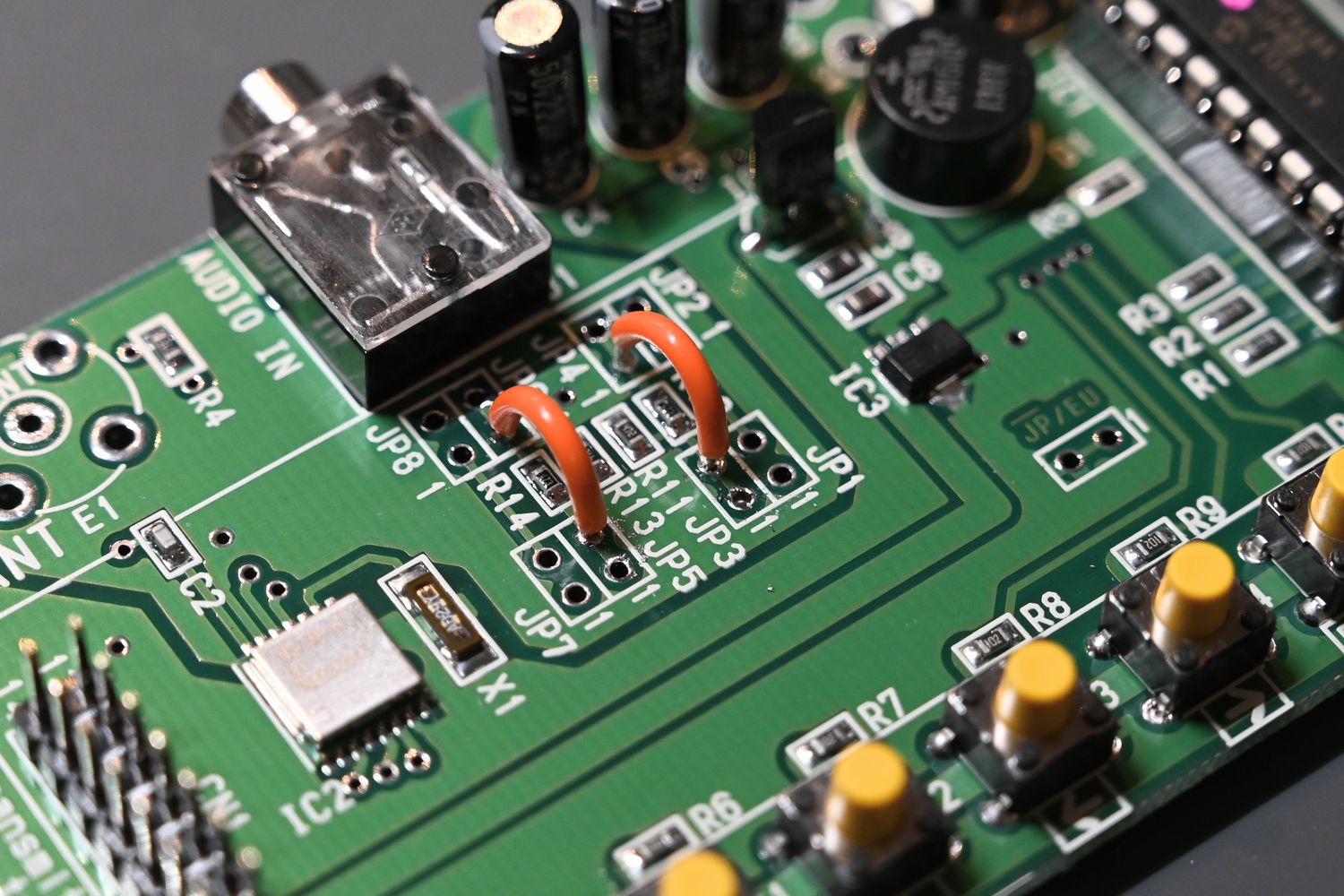

きっと必要があるから抵抗があるんでしょうけど、こんな感じでショートさせます。気が引けますが動いてるのでよしとしましょう。 手軽に出力大きくできるのでオススメです。ただこの状態でも、出力が改造前の2、3倍ってことはなく体感では1.5から2倍ぐらいでした。

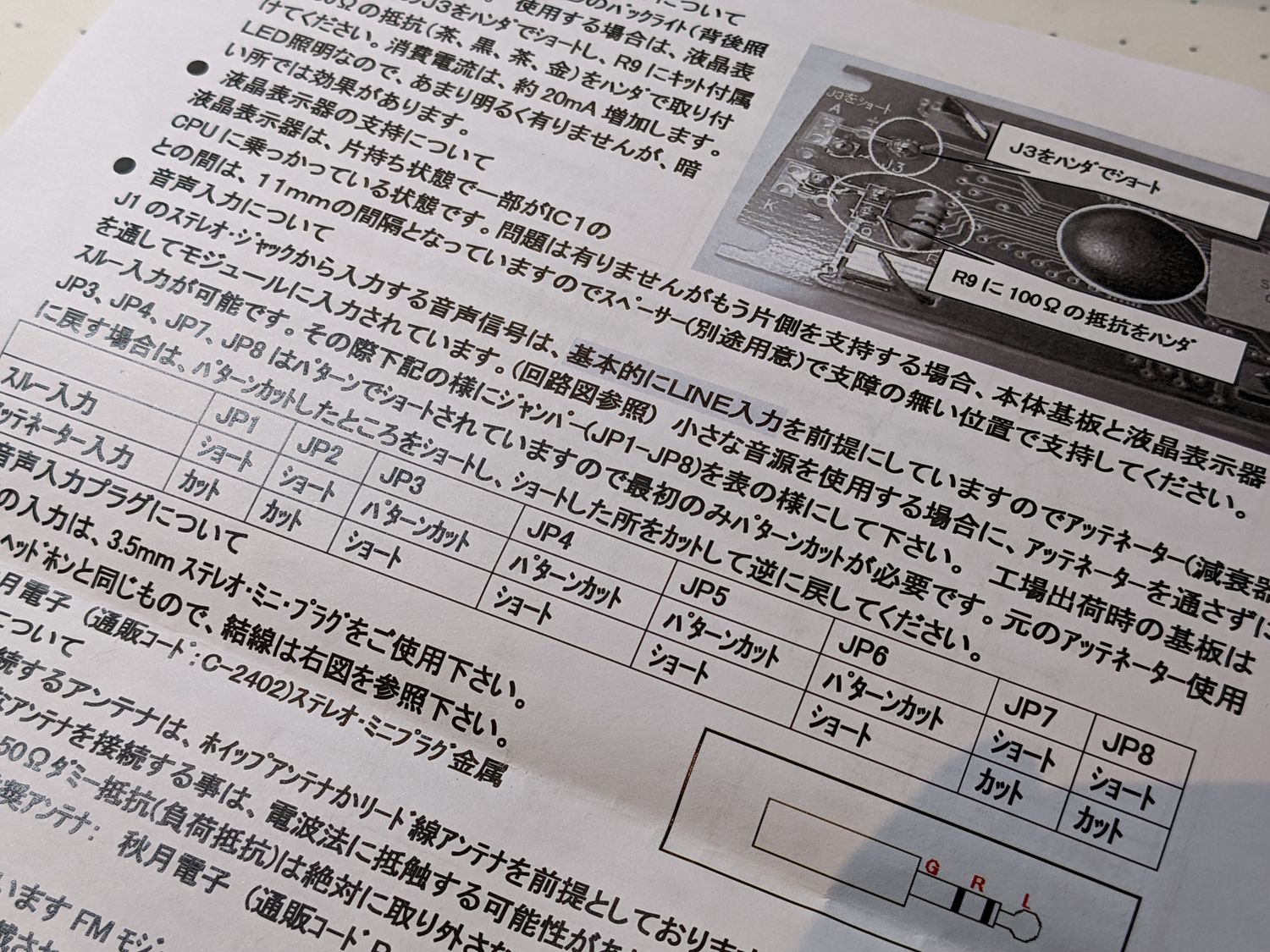

何気なく説明書読んでたら思いっきり書いてあった...すぐにネットに調べるのではなく、まず説明書を読みましょう.... 結局説明書通りに基板を修正。でも結果はさほど変わらず。

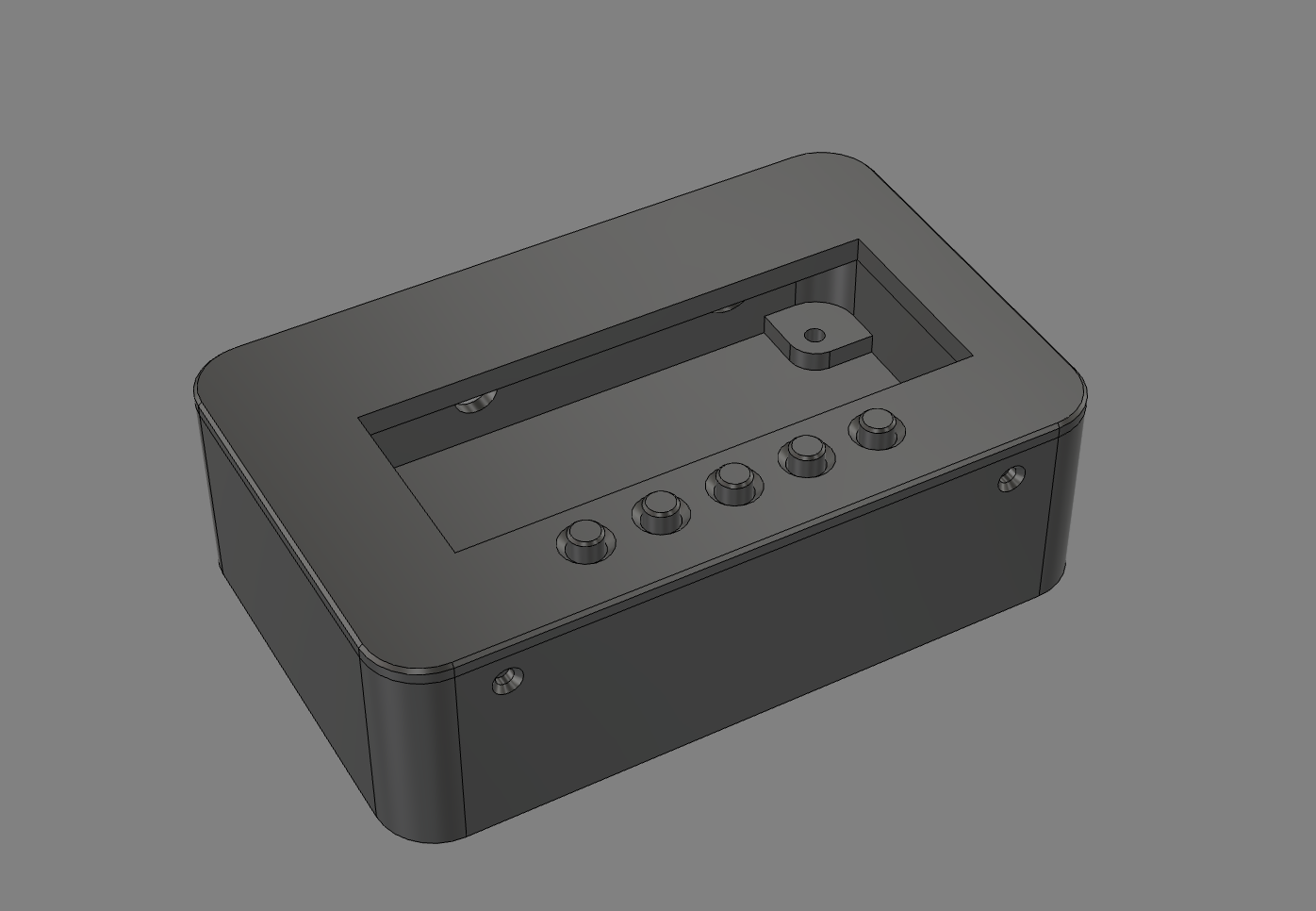

このままでも使えるんだけど、せっかくなのでケースを設計した。

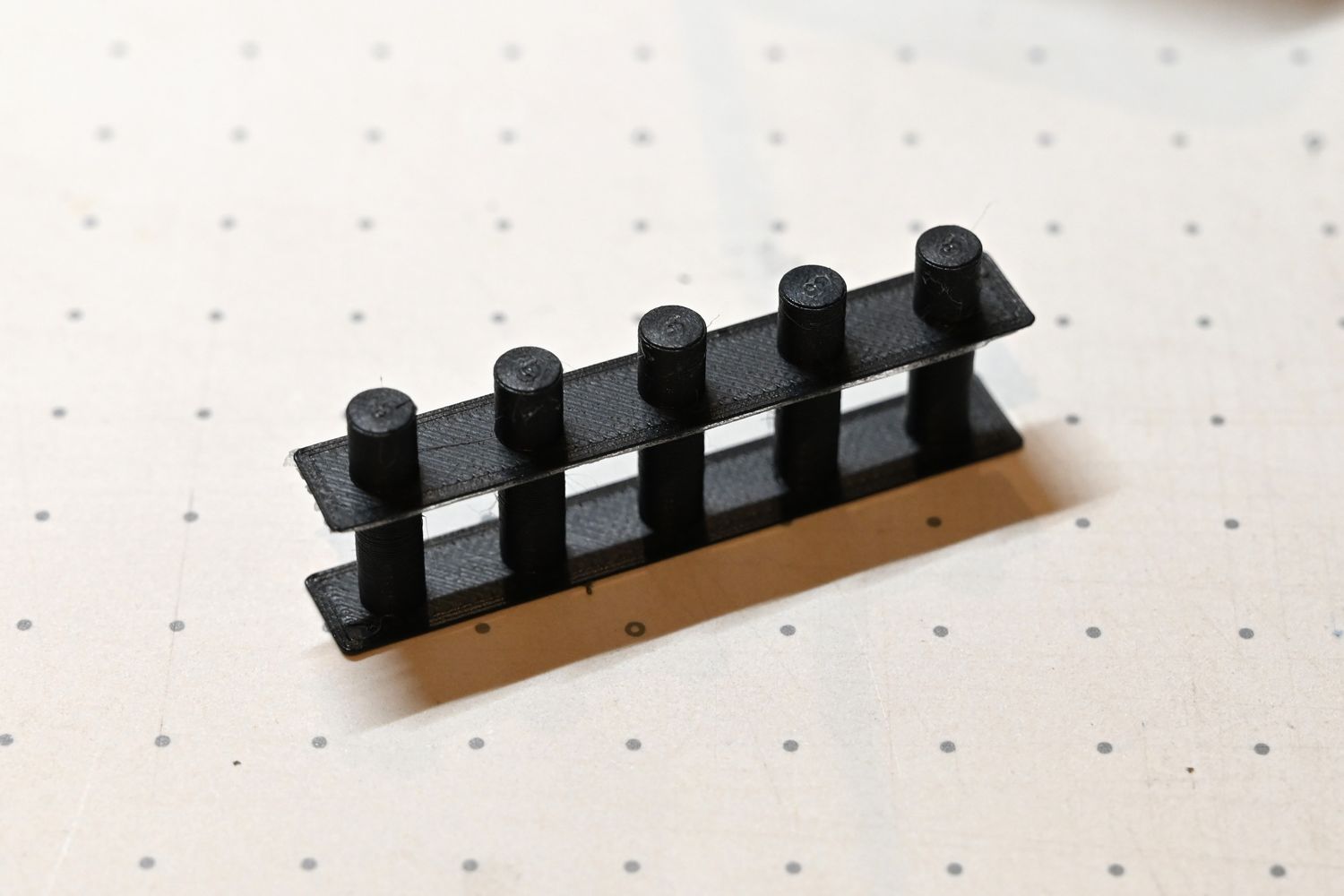

設定用のタクトスイッチはどうしても遠くになってしまうが、FDMの場合は薄い層で繋げばよく見るボタン押すパーツが作れます。

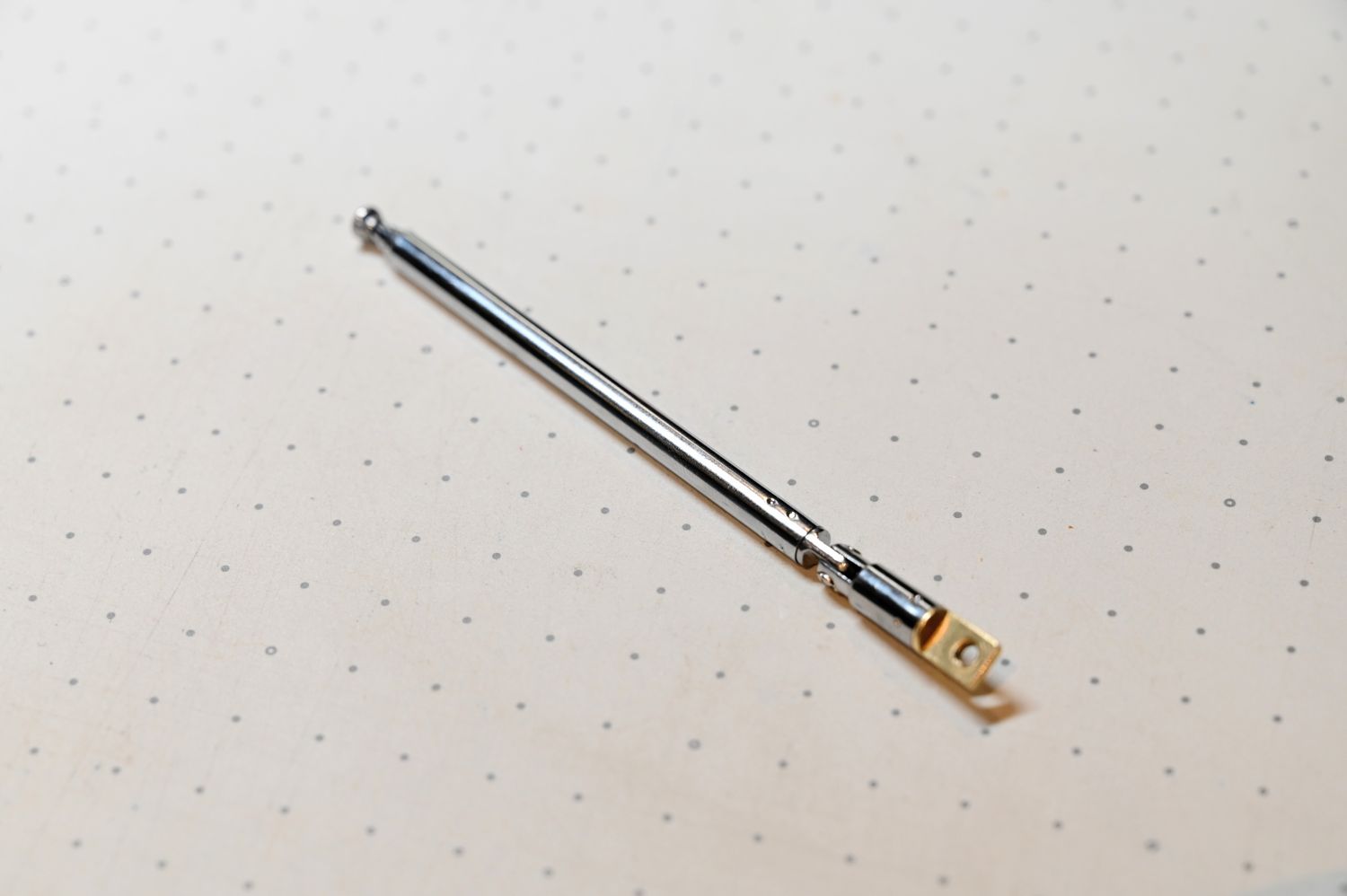

アンテナはAmazonでロッドアンテナで検索して出てきたやつを適当に購入。 基板にはBNCコネクタが付けれるようになっていたが、あまり仰々しくしたくなかったので基板固定用の穴にロッドアンテナを固定した。

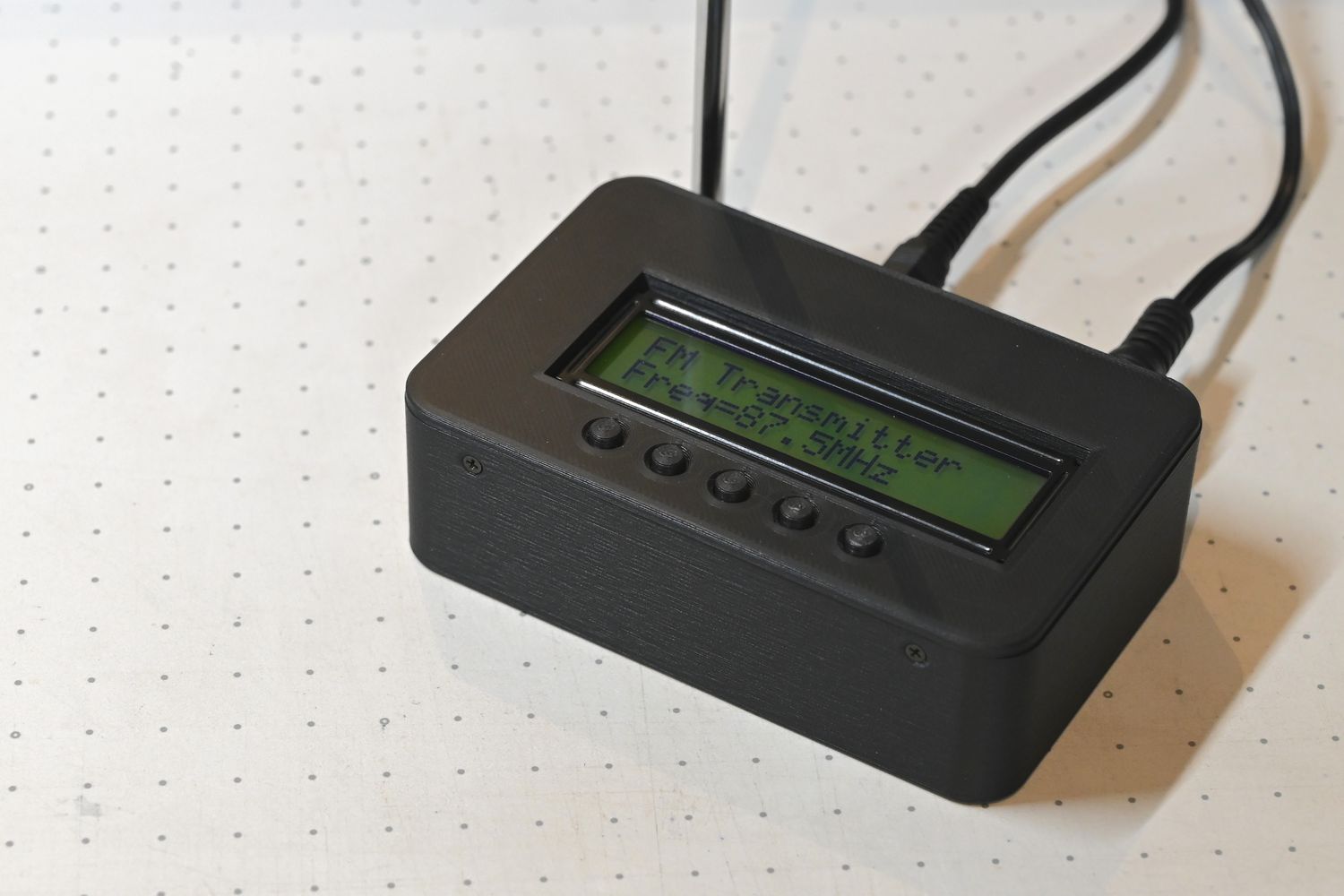

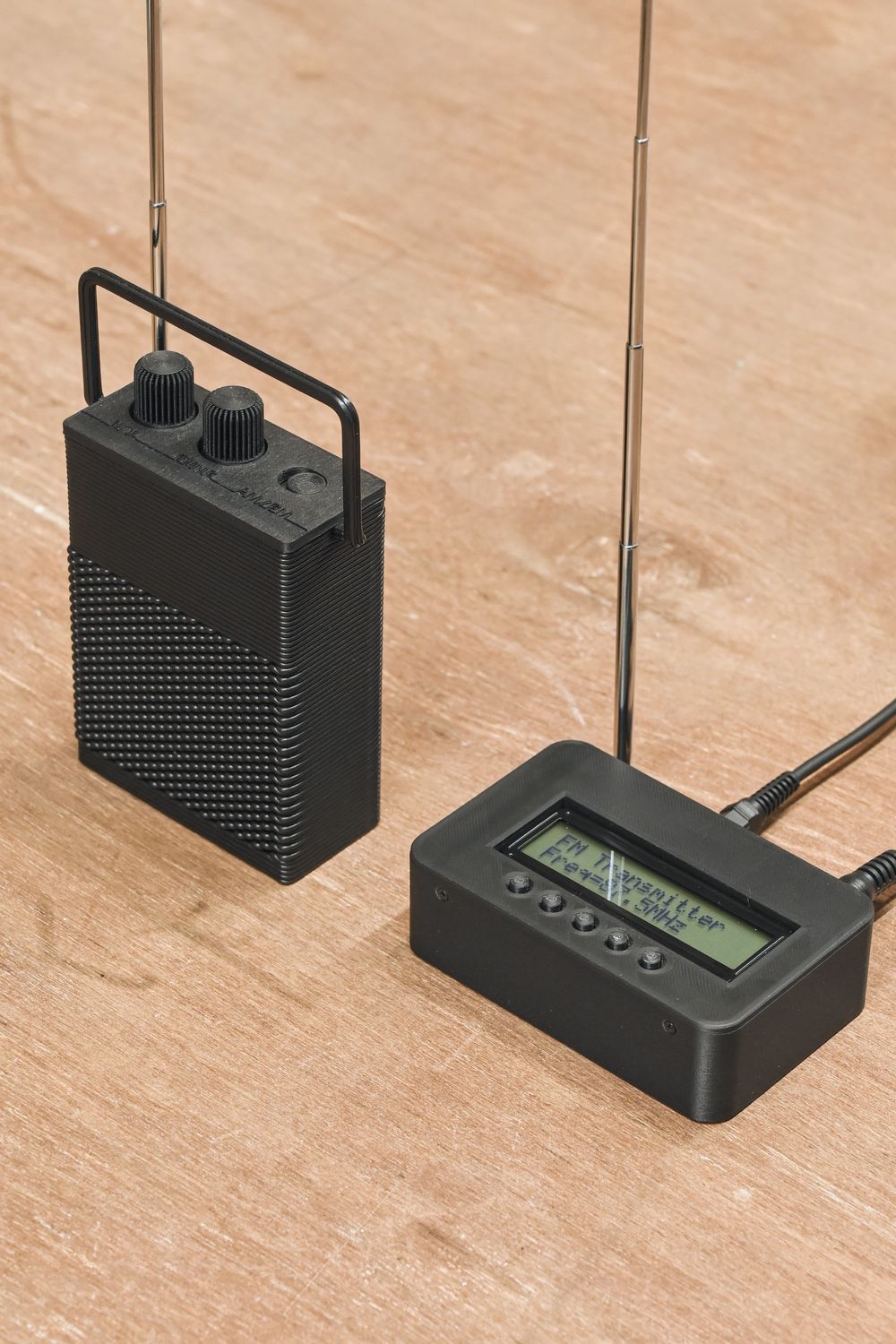

完成。ケース作ると急に愛着湧くよね。展示が終わったら家で使おう。
